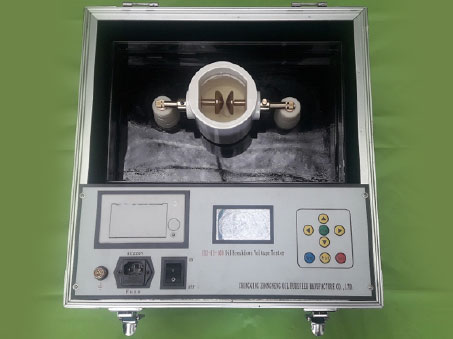

1. Equipo Analizador Automático de Rigidez Dieléctrica marca CZO, de 0 a 100kV. - electrodos de prueba norma VDE (Alemana)
Finalidad de la extracción y prueba del líquido aislante. (Aceite); es una prueba que muestra la presencia de agentes contaminantes en el aceite (agua, polvo, partículas conductoras), las cuales pueden ser representativas si se presentan valores bajos de Rigidez Dieléctrica. Cuando un aceite está muy contaminado tiende a presentar valores BAJOS de RIGIDEZ los cuales disminuyen el aislamiento del Transformador.
Otros aspectos que se pueden detectar en anomalías del líquido aislante, es el color del mismo al momento de extraer una muestra que según Norma ASTM D 1424-84 define lo siguiente:
| Numero Comparador |
Color |
Condición del Aceite |
| 0,0 - 0,5 |
Claro |
Aceite Nuevo |
| 0,5 - 1,0 |
Amarillo Pálido |
Buen Aceite |
| 1,0 - 2,5 |
Amarillo |
Aceite con Tiempo de Servicio |
| 2,5 - 4,0 |
Amarillo Brillante |
Condiciones Marginales |
| 4,0 - 5,5 |
Ambar |
Mala Condición |
| 5,5 - 7,0 |
Marrón |
Condición Crítica |
| 7,0 - 8,5 |
Marrón Oscuro |
Necesita ser Cambiado |
|
 |
